寿宁厂房消防装修报警线路如何绘制？

绘制厂房消防装修报警线路图是一项复杂且专业的工作，需遵循相关标准和规范，以下是一般步骤和要点：

前期准备

收集资料：收集厂房的建筑平面图、剖面图等图纸资料，了解厂房的布局结构、面积尺寸、房间功能等信息，明确消防报警设备的设置位置，如楼梯间、疏散通道、重要设备房等。熟悉相关消防规范和标准，如《火灾自动报警系统设计规范》等，确保线路设计符合安全要求。

确定设备位置：根据厂房的功能布局和消防规范要求，确定烟感探测器、温感探测器、手动报警按钮、声光报警器、消防广播等报警设备的具体安装位置。考虑设备的保护范围、信号传输距离等因素，保证全面覆盖且无探测盲区。

线路设计

主干线路规划：确定从消防控制室到各防火分区、楼层的主干线路走向，一般沿电缆桥架或专用的消防线槽敷设。主干线路应具备足够的容量，以满足所有连接设备的信号传输和电源供应需求。

分支线路设计：从主干线路引出分支线路，连接到各个具体的报警设备。分支线路的走向要根据设备位置和建筑结构进行合理规划，尽量减少线路交叉和穿越防火分区等情况。对于不同类型的设备，如探测器、报警按钮等，要根据其工作原理和信号传输要求，设计相应的分支线路。

电源线设计：为保证消防报警系统在火灾时能可靠工作，需单独设计电源线。电源线应从消防电源配电箱引出，与信号线路分开敷设，防止电源故障影响信号传输。计算电源线的容量，确保能满足所有设备在正常工作和报警状态下的电力需求。

信号传输线路设计：根据报警设备的类型和数量，确定信号传输方式，如总线制、多线制等。采用总线制时，要合理划分总线回路，每个回路连接的设备数量应符合规范要求，避免信号传输过载。设计线路时要考虑信号传输的距离和衰减问题，必要时添加信号放大器等设备。

厦门消防公司

绘制线路图

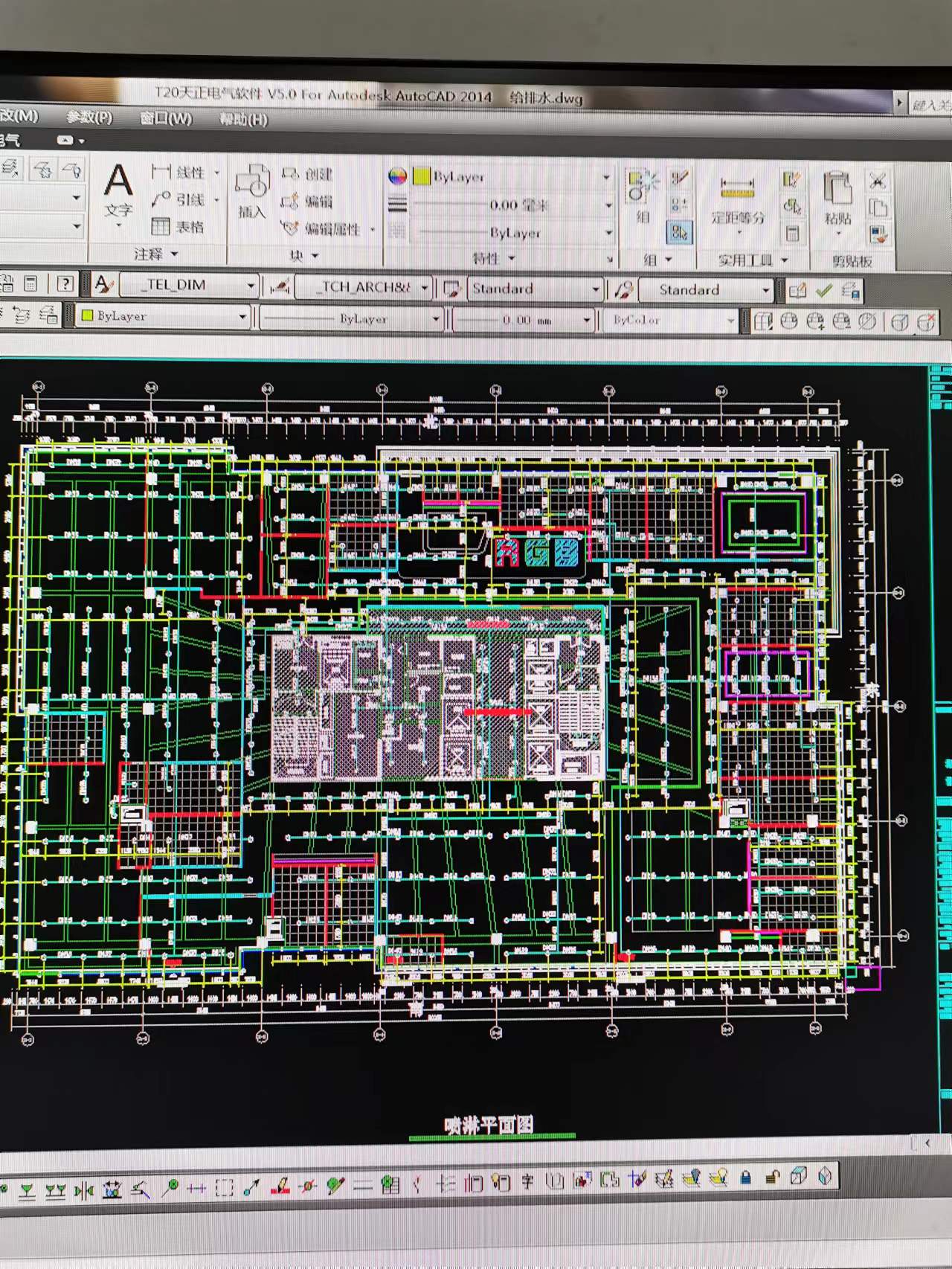

选择绘图工具：可使用专业的 CAD 绘图软件或其他电气绘图软件进行绘制，也可使用一些在线绘图工具。

绘制建筑轮廓：根据厂房建筑图纸，在绘图软件中绘制出厂房的建筑轮廓，包括墙体、门窗、楼梯、电梯等主要建筑构件，作为线路绘制的基础背景。

标注设备位置：按照前期确定的设备位置，在建筑轮廓图上准确标注出烟感探测器、温感探测器、手动报警按钮等消防报警设备的位置，并用相应的图形符号表示。

绘制线路：使用绘图软件中的线路绘制工具，按照设计好的线路走向，绘制出主干线路和分支线路。线路应用不同的线型或颜色区分，如电源线用红色线，信号传输线用蓝色线等，并在线路上标注导线的规格、型号等信息。

添加标注和说明：在图中适当位置添加标注和说明，包括线路编号、设备编号、敷设方式、防火分区划分等信息，以便于施工人员理解和安装。

检查和审核：绘制完成后，仔细检查线路图是否符合设计要求，有无遗漏或错误的地方，确保线路连接正确、设备布置合理。

绘制完成后，需经专业人员审核，通过后才能用于施工。施工过程中，要严格按图施工，如有变更需及时修改线路图。
