厦门工厂厂房如何高效设计消防图纸

工厂厂房消防图纸的高效设计需要综合考虑多方面因素，以下是一些建议：

前期准备

收集资料：详细了解厂房的建筑结构、使用功能、工艺流程、设备布置等信息，收集建筑设计图纸、场地规划图等相关资料，明确厂房的防火分区、疏散通道、安全出口等基本布局。

熟悉规范：深入研究国家和地方的消防设计规范、标准，如《建筑设计防火规范》《消防给水及消火栓系统技术规范》《自动喷水灭火系统设计规范》等，确保设计符合法规要求。

组建团队：组织由消防工程师、建筑设计师、电气工程师等专业人员组成的设计团队，明确各成员的职责和分工，确保设计过程中各专业之间的协调与配合。

厦门消防公司

设计过程

确定消防系统

灭火系统：根据厂房的火灾危险等级、建筑规模等因素，合理选择灭火系统，如消火栓系统、自动喷水灭火系统、气体灭火系统等。对于大面积的厂房，可采用自动喷水灭火系统，而对于存放特殊设备或物品的区域，可能需要设置气体灭火系统。

报警系统：设计火灾自动报警系统，包括感烟探测器、感温探测器、手动报警按钮等设备的布置，确保能够及时探测到火灾信号。在厂房内的重要区域和人员密集场所，应增加探测器的设置密度。

防排烟系统：根据厂房的空间布局和通风要求，设计防排烟系统，包括排烟风机、送风机、排烟口、防火阀等设备的选型和布置，保证在火灾时能够有效地排出烟雾，提供清晰的疏散通道。

规划疏散通道

疏散路线：规划清晰、简洁的疏散路线，确保人员在火灾时能够迅速、安全地撤离。疏散通道应保持畅通，不得设置障碍物，且宽度应符合规范要求。

安全出口：合理设置安全出口的数量和位置，每个防火分区至少应设置两个安全出口，且安全出口之间的距离应满足规范要求。安全出口应易于识别和开启，设置明显的指示标志。

绘制图纸

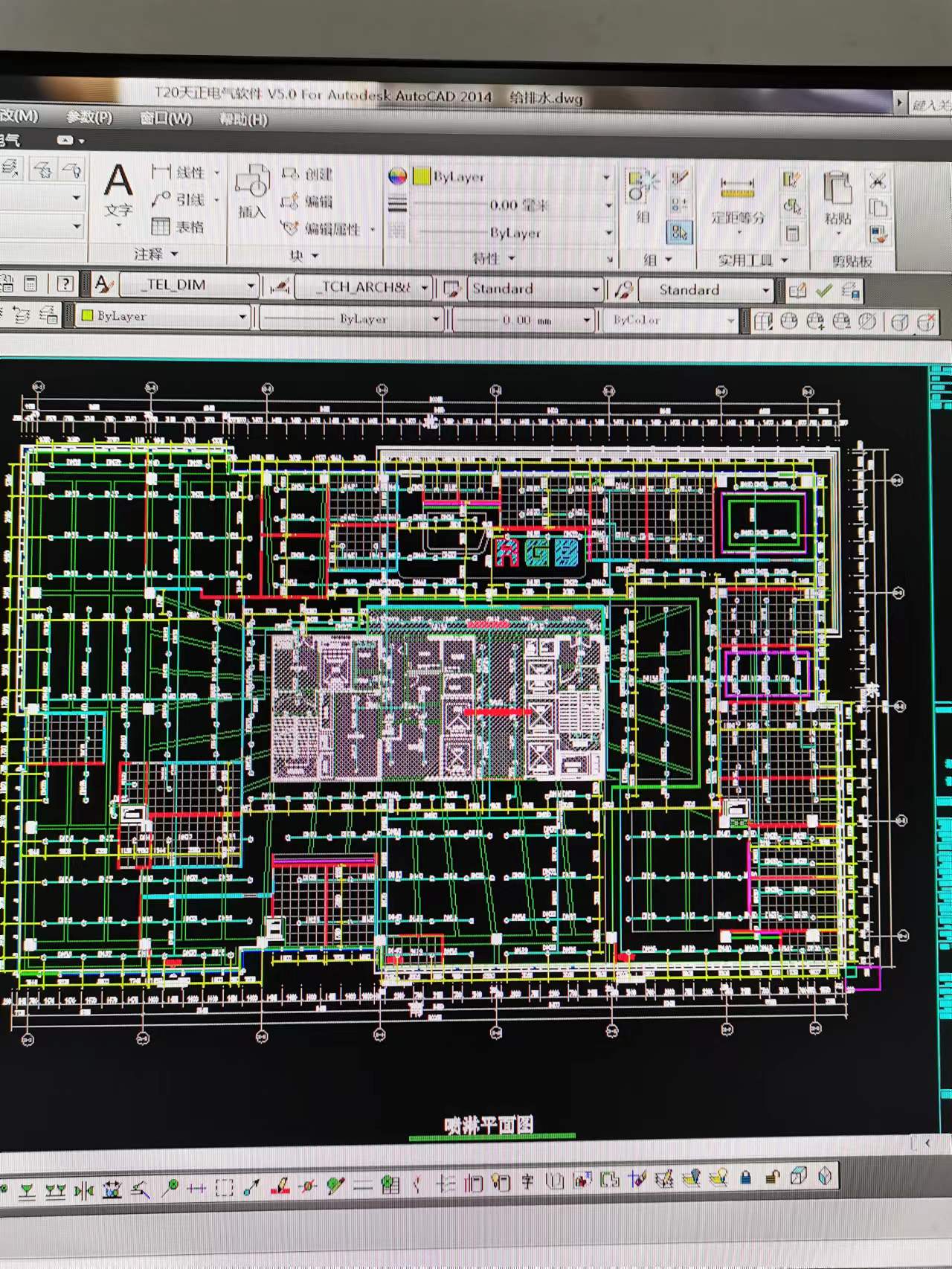

平面图：绘制厂房的消防平面布置图，标注出消防设施、疏散通道、安全出口、防火分区等的位置和范围，同时注明相关设备的型号、规格和数量。

系统图：绘制消防系统图，包括灭火系统、报警系统、防排烟系统等的原理图，展示系统的组成、工作原理和各设备之间的连接关系。

剖面图：对于复杂的建筑结构或消防设施布置，绘制剖面图，以更清晰地展示消防设施在垂直方向上的布置情况和与建筑结构的关系。

审核与优化

内部审核：设计团队内部进行图纸审核，检查图纸的完整性、准确性和合理性，确保各专业之间的设计相互协调，无冲突和矛盾。

专家评审：邀请相关领域的专家对设计图纸进行评审，听取专家的意见和建议，对图纸进行进一步的优化和完善。

与消防部门沟通：在设计过程中，及时与当地消防部门进行沟通，了解消防审批的具体要求和标准，根据消防部门的反馈意见对图纸进行调整，确保设计方案能够顺利通过审批。
